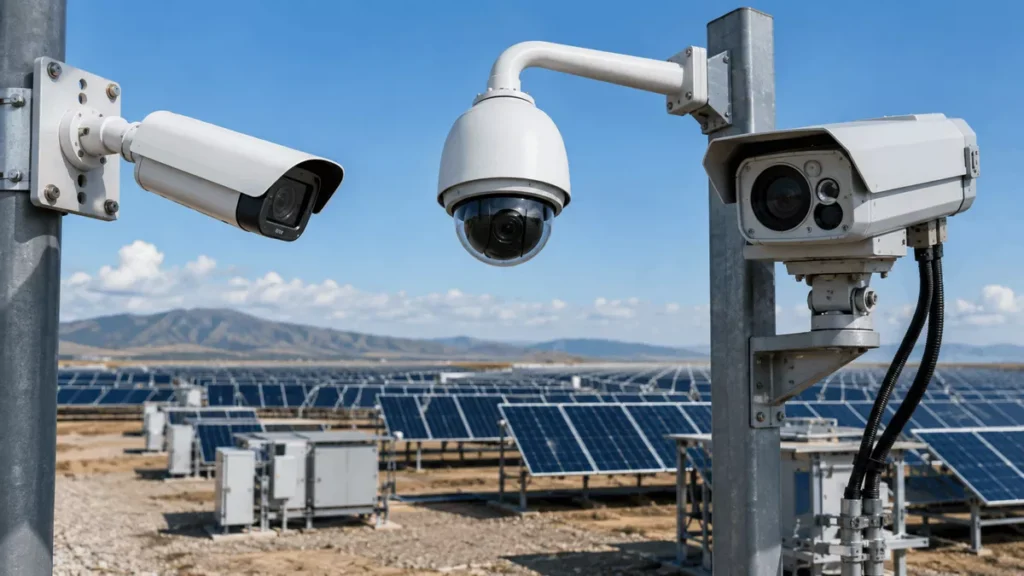

دوربین مداربسته برای نیروگاه خورشیدی؛ چه دوربینی مناسبتر است؟
- علی پریزاد
امنیت یک نیروگاه خورشیدی فقط به نصب چند دوربین در ورودی و اطراف فنس خلاصه نمیشود. وسعت سایت، فاصله زیاد تجهیزات از اتاق کنترل، تاریکی کامل برخی قسمتها در شب، تابش مستقیم خورشید، گردوغبار، تجهیزات گرانقیمت و حتی سایهای که پایه دوربین روی پنلها ایجاد میکند، همگی باعث میشوند طراحی سیستم نظارت تصویری نیروگاه خورشیدی با یک پروژه معمولی تفاوت داشته باشد.
به همین دلیل سؤال اصلی نباید این باشد که «بهترین مدل دوربین برای نیروگاه خورشیدی چیست؟». سؤال درست این است:
در هر قسمت از نیروگاه چه چیزی باید دیده، تشخیص داده یا شناسایی شود و برای رسیدن به آن هدف چه دوربین و چه جانماییای لازم است؟
در یک پروژه ممکن است تعدادی دوربین ثابت هوشمند پاسخگو باشند، اما در نیروگاهی دیگر استفاده از دوربین حرارتی، PTZ، فیبر نوری، تجهیزات Outdoor و سیستم تحلیل تصویر ضروری باشد.
در این راهنما بررسی میکنیم برای نیروگاه خورشیدی چه دوربینی مناسبتر است، دوربین Thermal و PTZ چه نقشی دارند، سایه پایه دوربین چه مشکلی ایجاد میکند و هنگام طراحی زیرساخت CCTV نیروگاه باید به چه مواردی توجه کرد.
چرا نصب دوربین در نیروگاه خورشیدی با پروژههای دیگر متفاوت است؟
یک کارخانه یا ساختمان اداری معمولاً نقاط مشخصی برای ورود و خروج دارد و دوربینها نیز فاصله زیادی از شبکه مرکزی ندارند. در نیروگاه خورشیدی شرایط متفاوت است.
ممکن است فنس پیرامونی صدها متر یا بیشتر امتداد داشته باشد، اینورترها و تجهیزات برق در نقاط مختلف سایت قرار گرفته باشند و بعضی دوربینها فاصله زیادی با اتاق کنترل داشته باشند.
علاوه بر سرقت تجهیزات، کابل و قطعات، باید امکان تشخیص ورود غیرمجاز، مشاهده مسیر حرکت فرد داخل سایت و کنترل نقاط حساس نیز وجود داشته باشد.
از طرف دیگر، نیروگاه محیطی با نور بسیار شدید در روز و تاریکی قابل توجه در شب است. بنابراین دوربینی که در یک محیط شهری تصویر مناسبی دارد الزاماً در نیروگاه عملکرد مشابهی نخواهد داشت.
راهکارهای تخصصی حفاظت از نیروگاههای خورشیدی نیز معمولاً حفاظت پیرامونی را یکی از لایههای اصلی طراحی در نظر میگیرند و در پروژههای بزرگ از ترکیب دوربینهای مرئی، حرارتی و تحلیل تصویر استفاده میشود.

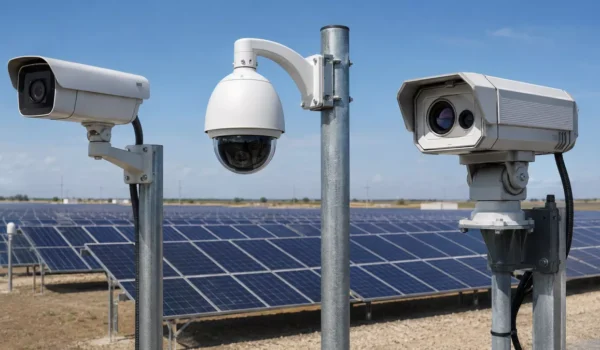

برای نیروگاه خورشیدی چه نوع دوربینی مناسبتر است؟
در اغلب نیروگاهها استفاده از یک نوع دوربین برای تمام نقاط، بهترین راهکار نیست.
برای مثال، هدف دوربین ورودی ممکن است مشاهده چهره و خودرو باشد، در حالی که دوربین فنس باید حضور یک فرد را در فاصله زیاد و در تاریکی تشخیص دهد. دوربین نصبشده کنار ترانس یا اینورتر نیز وظیفه دیگری دارد.
| محل استفاده | گزینه مناسبتر | وظیفه اصلی |
|---|---|---|
| فنس و پیرامون سایت | Thermal یا دوربین ثابت هوشمند | تشخیص نفوذ |
| ورودی اصلی | Bullet / Box با WDR مناسب | مشاهده افراد و خودرو |
| محوطه وسیع | PTZ | بررسی و زوم روی رخداد |
| اینورتر و ترانس | دوربین ثابت | کنترل تجهیزات و دسترسی |
| نقاط بسیار تاریک | Thermal یا Low-Light حرفهای | Detection |
| اتاق کنترل و ساختمان | دوربین ثابت IP | نظارت عمومی |
| نقاط حساس حرارتی | Thermal Radiometric مناسب | پایش دما در صورت نیاز |
بنابراین تعداد مگاپیکسل یا برند دوربین، اولین تصمیم پروژه نیست.
اول باید کاربرد هر نقطه مشخص شود و بعد دوربین انتخاب شود.
نیاز دارید روی نقشه نیروگاه مشخص شود کجا Thermal، کجا PTZ و کجا دوربین ثابت لازم است؟
قبل از خرید تجهیزات، Layout سایت را در اختیار تیم فنی تیشتا قرار دهید تا نقاط کور، پیرامون، مسیرهای تردد و نقاط حساس بررسی شوند.
درخواست مشاوره و جانمایی سیستم دوربین مداربسته
021-92005212

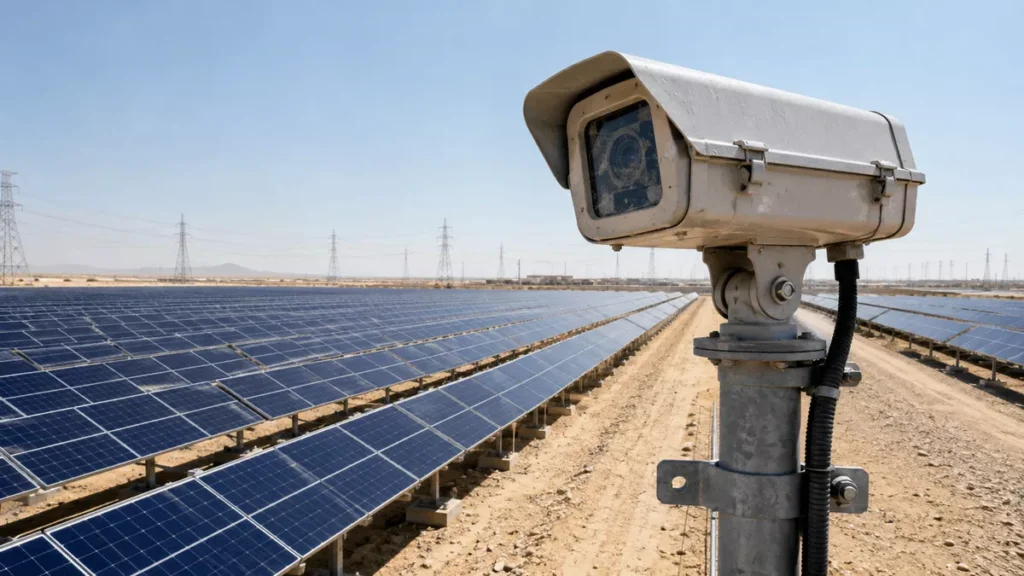

دوربین حرارتی برای نیروگاه خورشیدی؛ کجا ارزش واقعی ایجاد میکند؟
یکی از کاربردیترین گزینهها برای حفاظت پیرامونی نیروگاههای بزرگ، دوربین Thermal یا حرارتی است.
برخلاف دوربین معمولی که برای تشکیل تصویر به نور مرئی وابسته است، دوربین حرارتی بر اساس انرژی حرارتی اجسام تصویر تولید میکند. این ویژگی باعث میشود برای تشخیص حضور انسان یا خودرو در محیط تاریک بسیار مناسب باشد.
به همین دلیل Thermal معمولاً برای نقاطی مانند فنس پیرامونی، بخشهای بدون روشنایی و مناطقی که Detection زودهنگام اهمیت زیادی دارد، ارزش بیشتری پیدا میکند. راهکارهای حرفهای حفاظت پیرامونی نیز از Thermal در کنار دوربین مرئی، PTZ یا رادار استفاده میکنند.
اما نکته مهم اینجاست:
Thermal معمولاً ابزار بسیار خوبی برای «فهمیدن اینکه کسی آنجاست» است، نه لزوماً بهترین ابزار برای دیدن جزئیات چهره فرد.
به همین دلیل معماری حرفهای میتواند به این صورت باشد:
Thermal ورود فرد را تشخیص دهد → سیستم Alarm ایجاد کند → دوربین PTZ یا مرئی برای مشاهده جزئیات به همان ناحیه هدایت شود.
این ترکیب معمولاً مؤثرتر از آن است که تمام مسئولیت Detection و Identification را بر عهده یک دوربین قرار دهیم.
آیا دوربین حرارتی امنیتی برای پیدا کردن Hot Spot پنل هم مناسب است؟
این دو کاربرد را نباید با هم اشتباه گرفت.
هر دوربین Thermal الزاماً برای اندازهگیری دقیق دما ساخته نشده است.
اگر هدف سیستم، پایش دما، پیدا کردن Hot Spot یا ثبت مقدار دمای یک سطح باشد، باید دوربین Radiometric Thermal متناسب با کاربرد انتخاب شود. دوربینهای Radiometric اطلاعات دمایی قابل اندازهگیری ارائه میکنند، در حالی که بسیاری از دوربینهای Thermal امنیتی اساساً برای Detection طراحی شدهاند.
بنابراین اگر همزمان امنیت و پایش حرارتی تجهیزات مدنظر باشد، باید این موضوع از مرحله طراحی اعلام شود.
دوربین PTZ برای نیروگاه خورشیدی خوب است؟
PTZ یکی از مفیدترین دوربینها برای سایتهای وسیع است؛ اما به شرط آنکه وظیفه آن درست تعریف شود.
دوربین PTZ میتواند در جهات مختلف حرکت کند و با زوم اپتیکال، اپراتور را قادر سازد فرد، خودرو یا نقطه مشکوک را از فاصله زیاد بررسی کند.
اما PTZ یک محدودیت مهم دارد:
در هر لحظه فقط به یک جهت نگاه میکند.
اگر دوربین در حال مشاهده ضلع غربی نیروگاه باشد، اتفاقی که همان لحظه در ضلع شرقی رخ میدهد الزاماً در تصویر نیست.
بنابراین استفاده از یک یا چند PTZ بهعنوان تنها لایه امنیتی پیرامون نیروگاه، طراحی مناسبی نیست.
بهترین کاربرد PTZ معمولاً Visual Verification است؛ یعنی یک دوربین ثابت، Thermal یا سیستم Analytics رخداد را تشخیص میدهد و PTZ برای مشاهده دقیقتر وارد عمل میشود.

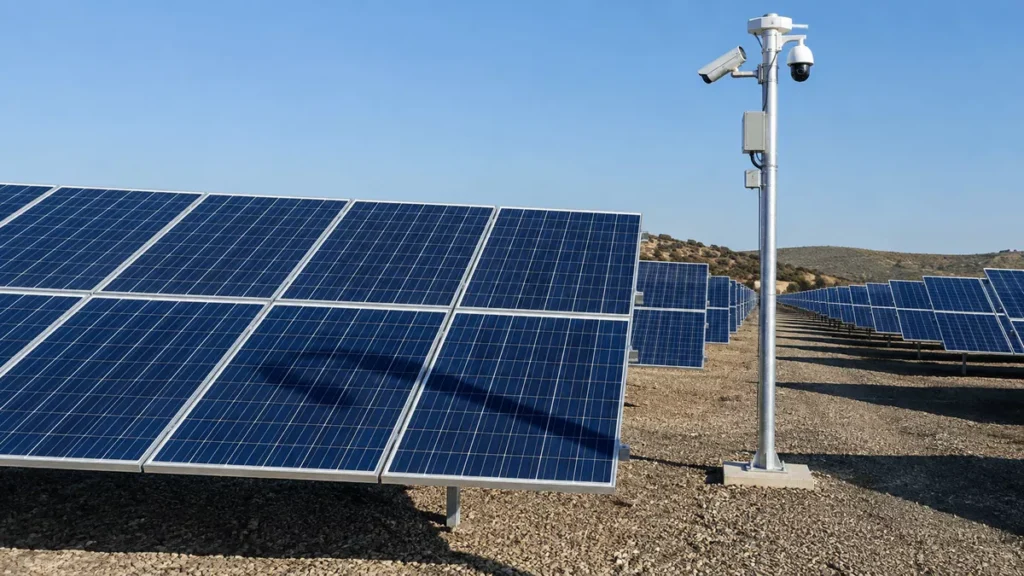

سایه پایه دوربین روی پنل خورشیدی؛ یک جزئیات کوچک با اثر مهم
یکی از مهمترین تفاوتهای نصب دوربین در نیروگاه خورشیدی با کارخانه یا محوطه صنعتی، مسئله سایهاندازی روی پنلها است.
فرض کنید برای پوشش بهتر محوطه یک پایه دوربین ۵ یا ۶ متری بین ردیف پنلها نصب شود.
ممکن است هنگام بازدید ظهر هیچ مشکلی مشاهده نشود، اما در ساعات صبح یا عصر سایه همان پایه روی یک یا چند ماژول قرار بگیرد.
اثر Partial Shading در سیستم فتوولتائیک همیشه متناسب با مساحت ساده سایه نیست؛ نوع اتصال سلولها، String و عملکرد Bypass Diodeها روی نتیجه تأثیر میگذارد. پژوهشهای NREL نیز رفتار پنل و آرایه PV را در شرایط سایه جزئی بررسی کردهاند.
به زبان ساده:
پایه دوربین نباید فقط بر اساس بهترین میدان دید نصب شود؛ اثر آن روی آرایه خورشیدی هم باید بررسی شود.
طول سایه پایه دوربین چقدر میشود؟
برای درک ساده موضوع میتوان طول تقریبی سایه را با رابطه زیر در نظر گرفت:
طول سایه ≈ ارتفاع پایه ÷ tan زاویه ارتفاع خورشید
هرچه خورشید پایینتر باشد، طول سایه بیشتر میشود.
به همین دلیل بررسی محل پایه فقط در یک ساعت خاص از روز کافی نیست.
موقعیت جغرافیایی نیروگاه، جهت پنلها، ارتفاع و زاویه آنها، ارتفاع پایه دوربین، فصل سال و وجود Tracker همگی میتوانند روی شرایط سایه اثر بگذارند.
به همین دلیل نمیتوان نسخهای عمومی مانند «پایه را همیشه X متر از پنل فاصله دهید» برای تمام نیروگاهها ارائه کرد.
محل پایهها هنوز نهایی نشده است؟
بهترین زمان طراحی CCTV قبل از اجرای پایهها، ترنچ، مسیر کابل و فیبر است. تغییر یک نقطه روی نقشه بسیار سادهتر و ارزانتر از جابهجایی پایه و زیرساخت بعد از اجراست.
برای بررسی نقشه و جانمایی دوربینهای نیروگاه با تیشتا تماس بگیرید:
021-92005212
چالشهای نصب دوربین مداربسته در نیروگاه خورشیدی
نور مستقیم خورشید و انعکاس پنلها
نور یکی از جدیترین چالشهای نیروگاه است.
ممکن است دوربین در ابتدای روز تصویر بسیار خوبی داشته باشد اما هنگام طلوع یا غروب مستقیماً رو به خورشید قرار گیرد.
در چنین شرایطی کیفیت واقعی سنسور، WDR و زاویه نصب اهمیت زیادی پیدا میکند.
بنابراین این تصور که «هرچه مگاپیکسل بیشتر باشد تصویر بهتر است» میتواند باعث انتخاب اشتباه شود.
یک دوربین با رزولوشن کمتر ولی سنسور، WDR و لنز مناسب ممکن است در شرایط واقعی تصویر بسیار کاربردیتری ارائه کند.
گردوغبار، گرما، باد و بارندگی
دوربین نیروگاه یک تجهیز Outdoor واقعی است.
بدنه دوربین، Junction Box، گلندها، کابل، کانکتورها و کابینتهای شبکه باید متناسب با شرایط محیطی انتخاب شوند.
فقط داشتن یک دوربین با بدنه مقاوم کافی نیست. اگر محل اتصال کابل شبکه داخل یک باکس نامناسب قرار گرفته باشد، کل سیستم همچنان نقطه ضعف خواهد داشت.
محدوده دمای کاری تجهیزات نیز باید بر اساس شرایط واقعی سایت بررسی شود، نه صرفاً آبوهوای عمومی شهر.
فاصله زیاد دوربین تا اتاق کنترل
در پروژههای بزرگ ممکن است بعضی دوربینها صدها متر با رک یا اتاق مانیتورینگ فاصله داشته باشند.
اینجاست که طراحی سیستم وارد حوزه شبکه میشود.
در بسیاری از سایتهای بزرگ، معماری منطقی این است که دوربینهای هر ناحیه به یک کابینت یا سوئیچ محلی متصل شوند و ارتباط نواحی با Backbone مناسب، از جمله فیبر نوری، به مرکز برسد.
تیشتا در کنار اجرای سیستمهای دوربین مداربسته خدمات زیرساخت پسیو شبکه و فیبر نوری را نیز ارائه میکند؛ بنابراین طراحی دوربین و بستر ارتباطی را میتوان بهعنوان یک سیستم واحد بررسی کرد.
برق اضطراری و پایداری سیستم
سیستم امنیتی دقیقاً زمانی ارزش خود را نشان میدهد که شرایط عادی نیست.
اگر با قطع برق، دوربینها، سوئیچ Field، تجهیزات ارتباطی و سیستم ضبط نیز خاموش شوند، بخشی از ارزش سیستم امنیتی از بین میرود.
به همین دلیل وضعیت UPS، نحوه تغذیه تجهیزات، مدت Backup موردنیاز و اولویت تجهیزات حیاتی باید در طراحی بررسی شوند.
اعلام یک عدد عمومی برای UPS یا مدت Backup بدون دانستن تعداد دوربینها، توان مصرفی، تعداد سوئیچها و معماری شبکه منطقی نیست.
Surge، صاعقه و تجهیزات نصبشده در فضای باز
پایههای فلزی بلند، کابلهای Outdoor و تجهیزات الکترونیکی توزیعشده در محوطه وسیع نیازمند توجه جدی به حفاظت الکتریکی هستند.
طراحی Grounding، حفاظت در برابر Surge و هماهنگی با سیستم برق نیروگاه باید از ابتدا دیده شود.
این قسمت بهتر است بهصورت مشترک توسط تیم شبکه/نظارت تصویری و طراح برق پروژه بررسی شود؛ زیرا اجرای تجربی میتواند هم تجهیزات دوربین و هم زیرساخت ارتباطی را در معرض خرابی قرار دهد.
نیروگاههای مجهز به Tracker
در نیروگاههایی که پنلها روی Tracker قرار گرفتهاند، زاویه آرایه ثابت نیست.
ممکن است در یک وضعیت، دوربین دید کاملی به مسیر داشته باشد و با تغییر زاویه پنلها بخشی از Field of View پوشانده شود.
بنابراین جانمایی دوربین باید در سناریوهای مختلف وضعیت Tracker بررسی شود، نه فقط در زمان بازدید.
حیوانات، پوشش گیاهی و Alarm کاذب
محیط باز نیروگاه میتواند باعث ایجاد تعداد زیادی Alarm غیرضروری شود.
حرکت حیوانات، گیاهان، سایهها و تغییر شرایط محیطی برای سیستمهای تشخیص حرکت ساده مشکلساز است.
در پروژههای جدیدتر میتوان از Analytics برای تفکیک بهتر انسان و خودرو و تعریف Zoneهای امنیتی استفاده کرد.
اما عبارت «این دوربین هوش مصنوعی دارد» بهتنهایی تضمینکننده عملکرد صحیح نیست.
ارتفاع نصب، فاصله هدف، زاویه دوربین، اندازه سوژه در تصویر و تنظیمات نرمافزاری باید در مرحله Commissioning آزمایش شوند.

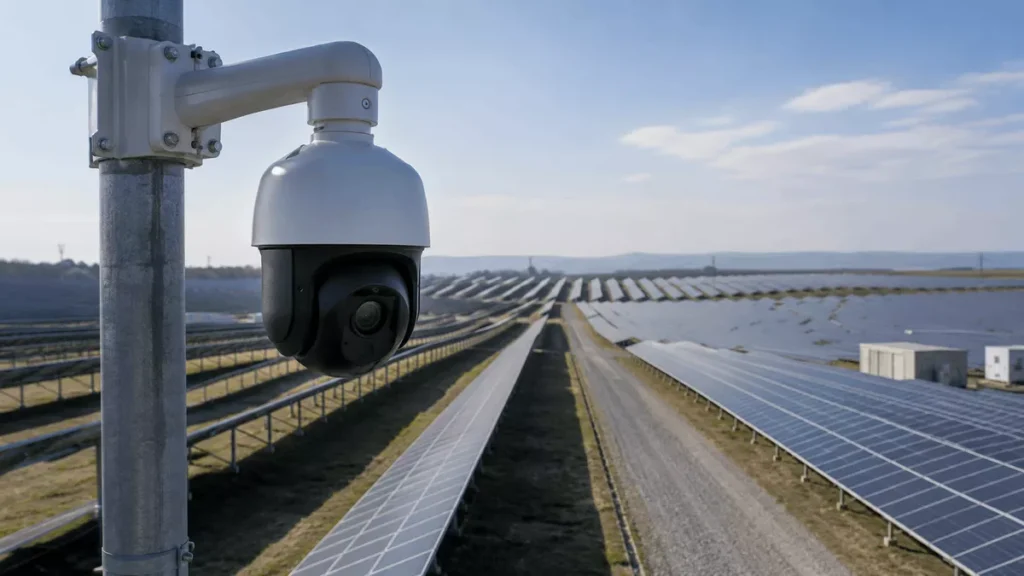

کدام نقاط نیروگاه باید حتماً تحت پوشش باشند؟
اولویت معمولاً از پیرامون نیروگاه شروع میشود.
اگر فرد بتواند بدون تشخیص از فنس عبور کند و تا تجهیزات حساس پیش برود، تعداد زیاد دوربین در داخل سایت الزاماً مشکل طراحی را حل نمیکند.
پس از پیرامون، ورودی اصلی و محل تردد خودروها اهمیت زیادی دارند. در این نقطه باید مشخص شود صرفاً مشاهده خودرو کافی است یا خواندن پلاک و شناسایی افراد نیز جزو نیازهای پروژه است.
سپس باید داراییهای حساس مانند اینورترها، ترانسفورماتورها، تابلوهای اصلی، اتاق کنترل، انبار، تجهیزات ارتباطی و مسیرهای دسترسی بررسی شوند.
یک Site Survey مناسب همچنین مسیرهایی را پیدا میکند که فرد میتواند با استفاده از ردیف پنلها یا سازهها از دید دوربین پنهان شود.
آیا دوربین 4K برای نیروگاه بهتر است؟
نه همیشه.
رزولوشن بالا زمانی ارزش دارد که واقعاً به جزئیات بیشتر نیاز داشته باشیم.
اگر هدف یک دوربین فقط تشخیص ورود فرد به یک Zone مشخص باشد، افزایش رزولوشن بدون توجه به لنز، فاصله و زاویه تصویر ممکن است فقط مصرف پهنای باند و Storage را بیشتر کند.
در مقابل، در ورودی یا محلی که باید جزئیات بیشتری دیده شود، رزولوشن بالاتر میتواند مفید باشد.
بنابراین باید قبل از انتخاب دوربین مشخص کنیم:
در این نقطه میخواهیم فقط حضور فرد را Detect کنیم یا میخواهیم بتوانیم او را Recognize و Identify کنیم؟
استاندارد IEC 62676 نیز انتخاب، برنامهریزی، نصب، راهاندازی و ارزیابی سیستمهای نظارت تصویری امنیتی را بر اساس نیاز واقعی سیستم مورد توجه قرار میدهد.
اگر درباره تأثیر رزولوشن، لنز و مگاپیکسل در پروژههای صنعتی به توضیح بیشتری نیاز دارید،
راهنمای انتخاب دوربین مداربسته برای کارخانه را نیز مطالعه کنید.
لنز دوربین نیروگاه را چطور انتخاب کنیم؟
این قسمت یکی از جاهایی است که انتخاب اینترنتی دوربین بدون بررسی نقشه میتواند به نتیجه بدی منجر شود.
لنز باز، محوطه بیشتری نشان میدهد ولی تعداد پیکسل کمتری برای سوژه دوردست باقی میگذارد.
لنز بستهتر جزئیات بیشتری در فاصله دور ایجاد میکند، اما میدان دید محدودتری خواهد داشت.
بنابراین نمیتوان گفت برای نیروگاه «لنز ۲.۸ میلیمتر بهتر است» یا «حتماً ۶ میلیمتر بخرید».
فاصله دوربین تا منطقه هدف و نوع هدف باید مشخص شود.
اگر تعداد دوربین، فاصله کانونی لنز یا ارتفاع پایه هنوز مشخص نیست، خرید را از مدل دوربین شروع نکنید.
ابتدا نقشه سایت و سطح پوشش موردنیاز را مشخص کنید و بعد تجهیزات انتخاب شوند.
درخواست طراحی و جانمایی CCTV نیروگاه – تیشتا
021-92005212

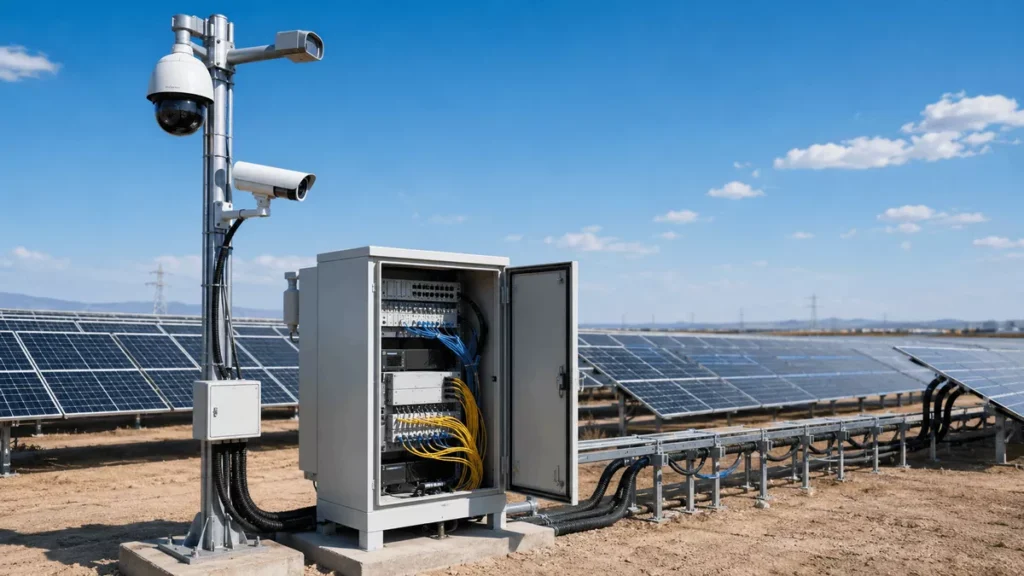

زیرساخت شبکه دوربین نیروگاه چطور طراحی میشود؟
در یک نیروگاه کوچک ممکن است معماری شبکه ساده باشد، اما با افزایش مساحت و تعداد دوربینها، شبکه CCTV باید مانند یک زیرساخت صنعتی طراحی شود.
دوربینها، سوئیچها، لینکهای فیبر، کابینتهای Outdoor، VLAN، ارتباط اتاق کنترل و سیستم ضبط باید بهصورت یکپارچه دیده شوند.
برای مسیرهای طولانی نیز فیبر نوری میتواند گزینه مناسبی برای Backbone باشد؛ بهخصوص جایی که مسافت زیاد یا محیط صنعتی و منابع نویز وجود دارد. صفحه خدمات پسیو شبکه تیشتا نیز اجرای فیبر نوری و لینکهای اصلی شبکه برای مسافتهای طولانی را جزو خدمات فعلی مجموعه معرفی میکند.
طراحی توپولوژی نهایی باید پس از بررسی نقشه انجام شود.
فضای ذخیرهسازی تصاویر را چگونه محاسبه کنیم؟
یکی دیگر از اشتباهات متداول این است که اول یک NVR انتخاب شود و بعد تلاش کنیم تمام دوربینها را به آن متصل کنیم.
Storage باید بر اساس نیاز پروژه محاسبه شود.
تعداد دوربینها، رزولوشن، Frame Rate، Bitrate، Codec، ضبط دائمی یا Event-Based و تعداد روزهای موردنیاز برای نگهداری تصاویر روی ظرفیت نهایی اثر میگذارند.
برای یک نیروگاه حساس ممکن است علاوه بر NVR، استفاده از Server، VMS یا فضای آرشیو جداگانه نیز منطقی باشد.
تیشتا برای پروژههایی که حجم بالایی از آرشیو تصاویر دارند، خدمات سرور و ذخیرهسازی اطلاعات نیز ارائه میکند.
عدد دقیق Storage را بهتر است بعد از مشخص شدن Camera Schedule محاسبه کرد.
سیستم Wireless بهتر است یا فیبر نوری؟
هر دو میتوانند کاربرد داشته باشند.
Wireless برای بعضی نقاطی که کابلکشی بسیار دشوار است گزینه خوبی است، اما باید Line of Sight، ظرفیت لینک، تداخل و پایداری آن بررسی شود.
در مقابل، فیبر برای Backbone سایتهای وسیع یک راهکار قدرتمند و پایدار محسوب میشود.
بنابراین سؤال بهتر این نیست که «Wireless بهتر است یا Fiber؟».
باید مشخص شود هر بخش از شبکه با چه رسانهای بیشترین پایداری و منطقیترین هزینه اجرا را خواهد داشت.
در بسیاری از پروژهها نیز معماری Hybrid بهترین نتیجه را ایجاد میکند.
بهترین برند دوربین برای نیروگاه خورشیدی چیست؟
اگر انتخاب برند اولین مرحله پروژه باشد، احتمالاً ترتیب تصمیمگیری اشتباه است.
ابتدا باید مشخص کنیم چه چیزی باید دیده شود، فاصلهها چقدر است، چه قسمتهایی دید در شب میخواهند، کجا Thermal لازم است، کجا PTZ ارزش دارد و چه میزان Storage نیاز داریم.
بعد میتوان از میان برندهایی که Specification موردنیاز پروژه را دارند انتخاب کرد.
برند خوب نمیتواند جانمایی بد را جبران کند.
همانطور که یک دوربین اقتصادی در موقعیت صحیح ممکن است تصویر کاربردیتری از دوربین بسیار گرانقیمتی در محل اشتباه ایجاد کند.
اشتباهات پرهزینه در اجرای دوربین نیروگاه خورشیدی
یکی از شایعترین اشتباهات، استفاده از PTZ بهعنوان تنها لایه حفاظتی است. PTZ برای بررسی رخداد فوقالعاده است، اما نمیتواند همزمان تمام جهات را مشاهده کند.
اشتباه بعدی، انتخاب دوربین فقط بر اساس مگاپیکسل است. لنز، سنسور، نور، فاصله و زاویه نصب گاهی بسیار مهمتر از عدد رزولوشن هستند.
نصب پایه بدون بررسی سایه، بیتوجهی به محل قرارگیری پنلها و Tracker، طراحی ضعیف شبکه، استفاده از مسیرهای مسی طولانی بدون برنامه، نبود UPS مناسب و عدم توجه به Surge نیز میتوانند بعد از اجرا هزینه زیادی ایجاد کنند.
مشکل دیگر زمانی رخ میدهد که تمام بودجه پروژه صرف Camera شود و بخش Network، Storage و Maintenance در اولویت پایین قرار گیرد.
یک دوربین عالی که ارتباط ناپایداری دارد یا تصاویر آن به اندازه کافی ذخیره نمیشوند، سیستم امنیتی قابل اتکایی ایجاد نمیکند.
نگهداری دوربینهای نیروگاه خورشیدی
راهاندازی موفق سیستم پایان پروژه نیست.
گردوغبار و شرایط محیطی میتوانند به مرور کیفیت تصویر را کاهش دهند. وضعیت لنز، باکسها، گلندها، پایهها، ارتباط شبکه، UPS، Storage و عملکرد Analytics باید بهصورت دورهای بررسی شود.
زاویه دوربین نیز ممکن است بر اثر تعمیرات، باد، تغییر تجهیزات یا فعالیتهای عمرانی تغییر کند.
آلارمها هم باید آزمایش شوند؛ زیرا سیستمی که فقط تصویر ضبط میکند ولی در زمان وقوع رخداد Alarm صحیح نمیدهد، ممکن است با هدف اصلی پروژه فاصله زیادی داشته باشد.
طراحی سیستم دوربین مداربسته نیروگاه خورشیدی را از کجا شروع کنیم؟
بهترین نقطه شروع معمولاً نقشه سایت است، نه کاتالوگ دوربین.
Layout نیروگاه، فنس، ورودیها، محل اینورترها و ترانسها، ساختمان کنترل، مسیرهای کابل و فیبر و نقاط حساس باید روی نقشه مشخص شوند.
بعد از آن میتوان برای هر Zone تعیین کرد چه سطحی از مشاهده موردنیاز است.
در این مرحله تعداد دوربین، نوع دوربین، فاصله کانونی تقریبی، ارتفاع پایهها و معماری شبکه قابل طراحی میشود.
در نهایت تجهیزات واقعی بر اساس Specification انتخاب میشوند.
این ترتیب احتمال خرید تجهیزات غیرضروری و اصلاحات پرهزینه بعد از اجرا را کاهش میدهد.
جمعبندی؛ برای نیروگاه خورشیدی «بهترین دوربین» نداریم، بهترین طراحی داریم
برای حفاظت از یک نیروگاه خورشیدی نمیتوان یک مدل دوربین را بهعنوان بهترین گزینه برای تمام پروژهها معرفی کرد.
در بسیاری از نیروگاهها ترکیبی از دوربینهای ثابت، Thermal و PTZ بهترین نتیجه را ایجاد میکند.
دوربین ثابت میتواند نظارت دائمی یک Zone را انجام دهد، Thermal ورود فرد را در شرایط سخت و تاریکی تشخیص دهد و PTZ امکان بررسی و زوم روی رخداد را فراهم کند.
اما نوع دوربین تنها بخشی از پروژه است.
جانمایی پایهها، جلوگیری از سایهاندازی روی پنلها، شرایط نور، شبکه و فیبر، تأمین برق، Surge Protection، ذخیرهسازی و نگهداری همگی باید از مرحله طراحی در نظر گرفته شوند.
به همین دلیل قبل از خرید تعداد زیادی دوربین، بهتر است ابتدا مشخص شود نیروگاه واقعاً به چه سطحی از پوشش امنیتی نیاز دارد.
برای نیروگاه خورشیدی خود طرح CCTV میخواهید؟
اگر نیروگاه در مرحله طراحی یا اجراست، نقشه سایت را برای بررسی اولیه در اختیار تیم فنی تیشتا قرار دهید.
اگر نیروگاه در حال بهرهبرداری است، با بازدید فنی میتوان نقاط کور، ضعف پوشش پیرامونی، وضعیت دید شب و زیرساخت موجود را بررسی کرد.
تیشتا – طراحی و اجرای سیستمهای نظارت تصویری و زیرساخت شبکه
تلفن مشاوره: 02192005212
سوالات متداول درباره دوربین مداربسته نیروگاه خورشیدی
برای نیروگاه خورشیدی دوربین Thermal بهتر است یا دوربین معمولی؟
هیچکدام بهصورت مطلق بهتر نیستند. دوربین Thermal برای تشخیص حضور انسان یا خودرو در تاریکی و حفاظت پیرامونی بسیار مناسب است، اما برای مشاهده جزئیات ظاهری معمولاً دوربین مرئی کاربرد بیشتری دارد. در پروژههای حرفهای میتوان از ترکیب هر دو استفاده کرد.
آیا دوربین PTZ میتواند بهتنهایی کل نیروگاه را پوشش دهد؟
PTZ میتواند بخش بزرگی از سایت را مشاهده کند و برای زوم و بررسی رخداد بسیار مفید است، اما چون در هر لحظه به یک جهت نگاه میکند، بهتر است تنها لایه حفاظتی نیروگاه نباشد.
آیا پایه دوربین روی پنل خورشیدی سایه ایجاد میکند؟
بله. بسته به ارتفاع پایه، محل نصب، جهت پنلها و زاویه خورشید ممکن است سایه پایه یا خود دوربین روی پنل قرار بگیرد. به همین دلیل محل پایه بهتر است قبل از اجرا روی نقشه و در شرایط مختلف تابش بررسی شود.
آیا هر دوربین حرارتی میتواند Hot Spot پنل را تشخیص دهد؟
برای مشاهده اختلاف حرارتی ممکن است انواع مختلف Thermal کاربرد داشته باشند، اما برای اندازهگیری و ثبت مقدار دما باید از دوربین Radiometric متناسب با کاربرد استفاده شود.
دوربین 4K برای نیروگاه خورشیدی بهتر است؟
نه همیشه. رزولوشن فقط یکی از عوامل انتخاب دوربین است. فاصله هدف، لنز، سنسور، نور محیط و میزان جزئیات موردنیاز نیز باید بررسی شوند. استفاده بدون نیاز از رزولوشن بالا میتواند مصرف پهنای باند و فضای ذخیرهسازی را افزایش دهد.
برای انتقال تصویر دوربینهای نیروگاه فیبر بهتر است یا Wireless؟
پاسخ به فاصلهها و شرایط سایت بستگی دارد. در سایتهای وسیع، فیبر نوری میتواند گزینه بسیار مناسبی برای Backbone باشد و Wireless نیز برای برخی نقاط خاص کاربرد دارد. در بسیاری از پروژهها ترکیبی از چند روش استفاده میشود.
تعداد دوربین موردنیاز نیروگاه چگونه محاسبه میشود؟
تعداد دوربین را نمیتوان فقط بر اساس مساحت نیروگاه مشخص کرد. طول پیرامون، شکل زمین، محل تجهیزات، نقاط کور، فاصله اهداف، سطح امنیت موردنیاز و نوع دوربین روی تعداد نهایی اثر دارند. بهترین روش، جانمایی روی Layout نیروگاه است.
