طراحی و اجرای زیرساخت پسیو شبکه و کابلکشی ساختیافته
اجرای استاندارد، آرایش دقیق رک و تضمین کیفیت با تست فلوک | شریانهای حیاتی کسبوکارتان را به ما بسپارید.
چرا زیرساخت پسیو، مهمترین سرمایهگذاری شماست؟
کابلکشی ساختیافته
طراحی مسیرهای استاندارد، داکتکشی و لولهگذاری صنعتی با کابلهای مسی (Cat6/Cat7)
سربندی و آرایش رک
تبدیل رکهای شلوغ به یک اثر هنری! مدیریت کابل و لیبلگذاری دقیق برای عیبیابی سریع
فیبر نوری و فیوژن
اجرای بستر فیبر نوری برای بدنه و لینکهای اصلی شبکه و مسافتهای طولانی، اتصال کرهای فیبر با استفاده از دستگاه فیوژن دقیق
معجزه نظم؛ تبدیل هرجومرج به استاندارد
اصلاح زیرساخت و آرایش رک بدون قطعی شبکه در ساعات کاری
قبلی
بعدی
طراحی، اجرا و خدمات کابلکشی شبکه (Structured Cabling)
اجرای کابلکشی شبکه (Passive Network)، خشت اول دیوار تکنولوژی شرکت شماست. در جستجوهای گوگل شاید پیمانکاران زیادی را پیدا کنید، اما تفاوت ما در دیدگاه مهندسی است. ما کابلکشی را نه به عنوان سیمکشی ساده، بلکه به عنوان پیادهسازی یک استاندارد بینالمللی (Structured Cabling) میبینیم که باید تا بلند مدت پاسخگوی نیازهای پهنای باند شما باشد.
خدمات تخصصی تیشتا شبکه در این بخش شامل موارد زیر است:
مشاوره و طراحی نقشه شبکه:
قبل از دریلکاری، تیم مهندسی ما با نرمافزارهای Visio و AutoCAD، نقشه دقیق نودها، مسیر عبور داکتها و محل قرارگیری رک را طراحی میکند. این کار از “دوبارهکاری” و هزینههای پنهان جلوگیری میکند.
اجرای انواع بسترها (ترانک و لوله):
محیط اداری:
نصب ترانکینگ (Trunking) برندهای معتبر لگراند (Legrand)، دانوب و سوپیتا با رعایت پارتیشنبندی برای جداسازی کابل برق و شبکه (جلوگیری از نویز). رعایت زیبایی بصری و زوایای ۹۰ درجه در نصب داکتها اولویت ماست.
محیط صنعتی و سوله:
اجرای لولهگذاری فولادی و فلکسیبل (Flexible) برای محافظت کابلها در برابر ضربه، حرارت و جوندگی حیوانات در محیطهای خشن کارخانهای.
کابلهای مسی (Copper Cabling):
استفاده از کابلهای اورجینال Cat6 و Cat6a (UTP/SFTP) با تست پرمننت. ما اکیداً توصیه میکنیم از کابلهای CCA (آلومینیوم با روکش مس) که ارزان و بیکیفیت هستند استفاده نکنید، زیرا در تست فلوک مردود میشوند.

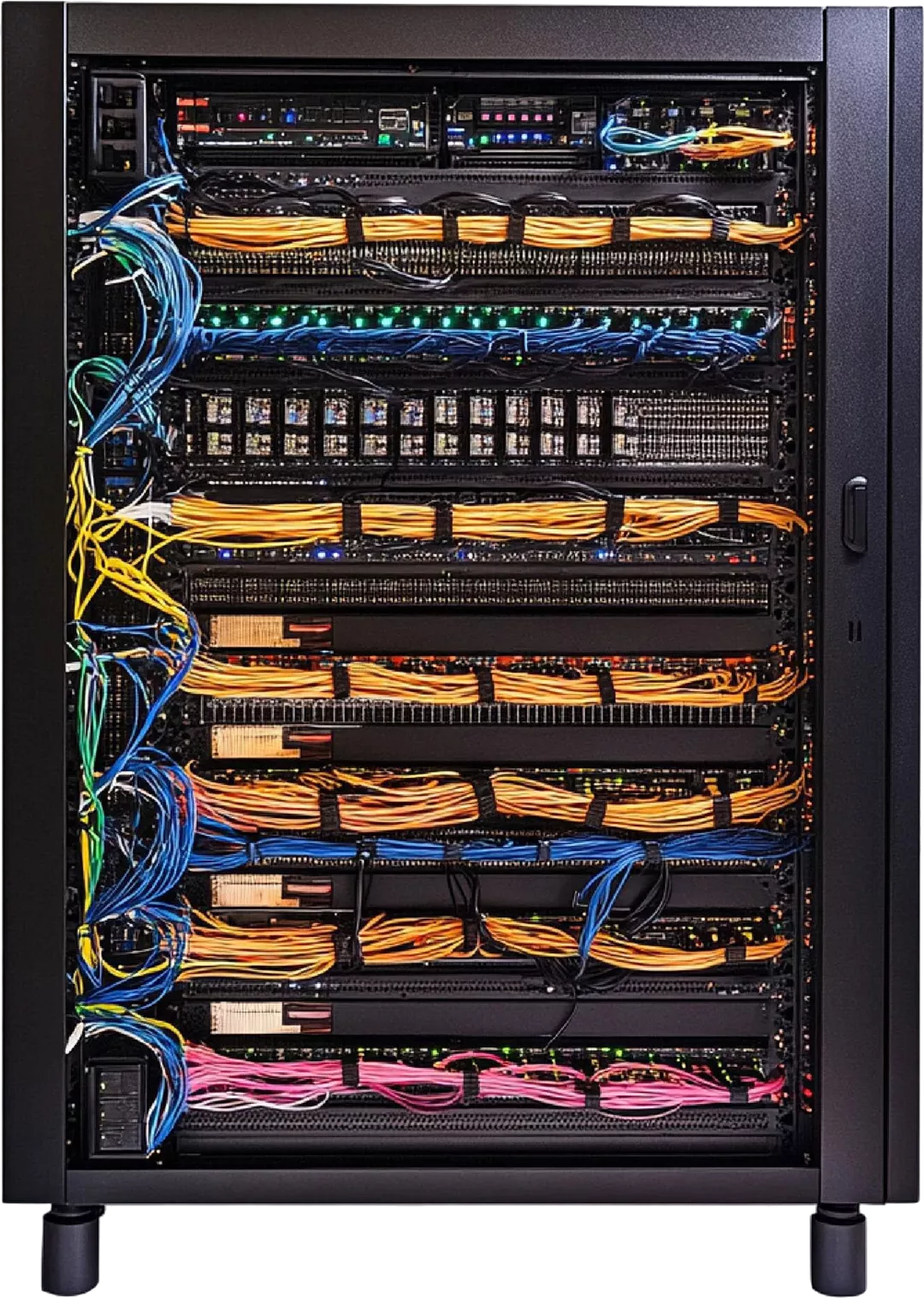

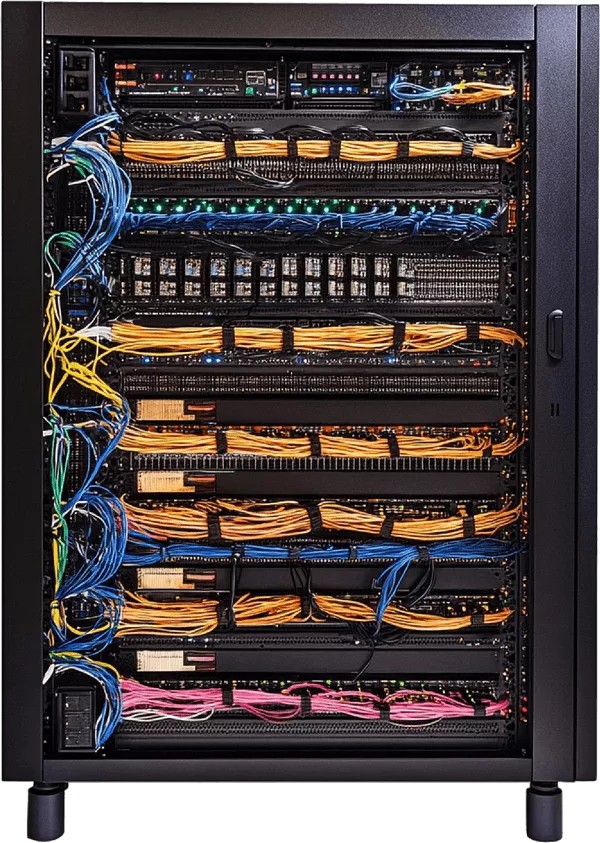

آرایش رک، سربندی و استانداردسازی اتاق سرور
آیا رک شرکت شما شبیه به یک کلاف سردرگم از سیمهای رنگی است؟ آرایش رک (Rack Dressing) و مرتبسازی اتاق سرور، فقط برای زیبایی نیست؛ بلکه مستقیماً روی “پایداری شبکه” و “طول عمر تجهیزات” تاثیر دارد. یک رک نامرتب، مانع گردش هوای خنک شده و باعث داغ شدن سوئیچها و سرورها میشود.
تیم فنی تیشتا شبکه با وسواس بالا خدمات زیر را ارائه میدهد:
سربندی و ترمینیشن (Termination) حرفهای:
پانچ دقیق کیستونها و پچپنلها بسیار حیاتی است. اگر تابیدگی زوجسیمها (Twist) بیش از حد باز شود، دچار پدیده همشنوایی (NEXT) و افت سرعت میشوید. ما تضمین میکنیم که اتصالات با دقت میلیمتری انجام شود.
مدیریت کابل (Cable Management):
استفاده از نگهدارندههای کابل افقی و عمودی، و استفاده از بستهای پارچهای (Velcro) به جای بست کمربندی پلاستیکی (که به کابل فشار میآورد)، استاندارد کار ماست.
لیبلگذاری و مستندسازی (Labeling):
بزرگترین کابوس مدیران IT، پیدا کردن یک کابل در انبوه سیمهاست. ما تمام نودها را در سمت پریز کاربر و سمت پچپنل با شمارههای یکسان لیبلگذاری میکنیم. نقشهی “شناسنامه رک” به شما تحویل داده میشود تا عیبیابی در کمترین زمان ممکن انجام شود.
اجرای فیبر نوری و خدمات فیوژن (Fiber Optics)
وقتی صحبت از فواصل طولانی (بیش از ۹۰ متر) یا ارتباط بین ساختمانها و سولهها میشود، کابل مسی دیگر کارایی ندارد. راهکار ما استفاده از فیبر نوری با سرعت نور است. ما صفر تا صد پروژه فیبر نوری را با تجهیزات پیشرفته انجام میدهیم. چرا فیبر نوری؟
- پهنای باند بسیار بالا و ظرفیت ارتقای گسترده: مناسب برای انتقال تصاویر دوربینهای مداربسته ۴K و دیتای سرورها.
- ضد نویز: فیبر نوری برخلاف مس، تحت تاثیر نویز برق فشار قوی یا دستگاههای صنعتی قرار نمیگیرد (ایدهآل برای کارخانجات).
خدمات تخصصی ما در این بخش شامل موارد زیر است:
کابلکشی فیبر (SM/MM):
قبل از دریلکاری، تیم مهندسی ما با نرمافزارهای Visio و AutoCAD، نقشه دقیق نودها، مسیر عبور داکتها و محل قرارگیری رک را طراحی میکند. این کار از “دوبارهکاری” و هزینههای پنهان جلوگیری میکند.
فیوژن دقیق:
جوش دادن تارهای نوری با دستگاههای فیوژن ژاپنی (Fujikura/Sumitomo)، اجرای فیوژن با کنترل افت و ثبت نتیجه اندازهگیری؛ مقدار نهایی بر اساس نوع فیبر، کانکتور، شرایط لینک و گزارش دستگاه تعیین میشود.
تجهیزات انتهایی:
نصب دقیق پیگتیل، پچکورد و ODF در رک ایستاده یا دیواری.
تست فلوک و تضمین کیفیت شبکه (Fluke Test)
چگونه مطمئن شویم پیمانکار کارش را درست انجام داده است؟ پاسخ فقط یک کلمه است: تست فلوک (Fluke Networks). بسیاری از شرکتها فقط از “تستر شبکه معمولی” استفاده میکنند که تنها اتصال سیم را نشان میدهد. اما دستگاه آنالایزر فلوک، کیفیت و سرعت واقعی کابل را میسنجد.
تیشتا شبکه پروژههای پسیو را با گزارش کتبی فلوک تحویل میدهیم:
تست چنل و پرمننت (Channel & Permanent Link):
دقیقترین نوع تست که کابل داخل دیوار و کیستونها را آنالیز میکند.
گزارش هدروم (Headroom):
این عدد نشان میدهد کیفیت کابل شما چقدر بالاتر از حد استاندارد است. هدروم بالا یعنی شبکه شما “ضد ضربه” است و زیر بار ترافیک سنگین کم نمیآورد.
نقشه As-Built:
در پایان پروژه، فایلی شامل نقشه نهایی جانمایی نودها در اتوکد + گزارش خروجی دستگاه فلوک به کارفرما تقدیم میشود تا سندی معتبر برای زیرساخت شرکت باشد.
برآورد هزینه و قیمت کابلکشی شبکه
قیمت کابلکشی متری چقدر است و چگونه محاسبه میشود؟
شاید در جستجوهایتان با عباراتی مثل “قیمت کابلکشی متری …” مواجه شده باشید. اما در پروژههای اصولی و استاندارد، اعلام قیمت دقیق بدون بازدید فنی، غیرحرفهای و گمراهکننده است. با این حال، عوامل اصلی تعیینکننده هزینه نهایی خدمات پسیو در پروژههای ما عبارتند از:
- نوع بستر اجرایی (Trunk vs Pipe): اجرای کابلکشی روی ترانکینگ (Trunking) برندهای لگراند یا البرز به دلیل نیاز به قطعات جانبی متعدد (مانند زاویه تخت، سه راهی، کادر ماژول و پارتیشن) هزینه متفاوتی نسبت به اجرای لوله فلکسی یا سینی کابل در سوله دارد. نصب ترانک نیازمند ظریفکاری و دقت بالاتری نسبت به داکتهای ساده است.
- متراژ کلی و پراکندگی نودها: حجم پروژه تاثیر مستقیم بر قیمت واحد دارد. هزینه کابلکشی برای ۱۰۰ نود متمرکز در یک سالن فلت، کمتر از ۵۰ نود پراکنده در ۳ طبقه ساختمان است. در پروژههای بزرگ (معمولاً بالای ۱۰۰۰ متر کابلکشی)، ما تخفیفهای مقیاس (Volume Discount) را در تعرفه نهایی لحاظ میکنیم.
- ارتفاع و سختی کار: کابلکشی در سقف سوله با ارتفاع ۶ متر (که نیاز به اجاره بالابر، لیفتراک یا نصب داربست دارد) طبیعتاً دستمزد اجرایی و ضریب سختی کار متفاوتی نسبت به کابلکشی دیواری در ارتفاع استاندارد دفتر اداری دارد.
- تجهیزات و برند انتخابی: تفاوت قیمت کابل Cat6 UTP (بدون شیلد) با کابل Cat6a SFTP (فویل و شیلد دار) یا کابلهای فیبر نوری، تاثیر مستقیم در فاکتور نهایی دارد. ما در پیشفاکتور، گزینههای مختلف را با ذکر مزایا و معایب به شما پیشنهاد میدهیم.
- شفافیت مالی: ما در پیشفاکتور ارسالی، هزینه “تامین تجهیزات” و “اجرت نصب” را کاملاً شفاف و تفکیک شده ارائه میدهیم تا شما بتوانید قیمتها را مقایسه کنید. ارزانترین پیشنهاد، لزوماً بهصرفهترین نیست؛ چون هزینه عیبیابی شبکه در آینده بسیار سنگینتر از اجرای صحیح اولیه است.
